Rörvärmeväxlaren som är byggd för bergvärme

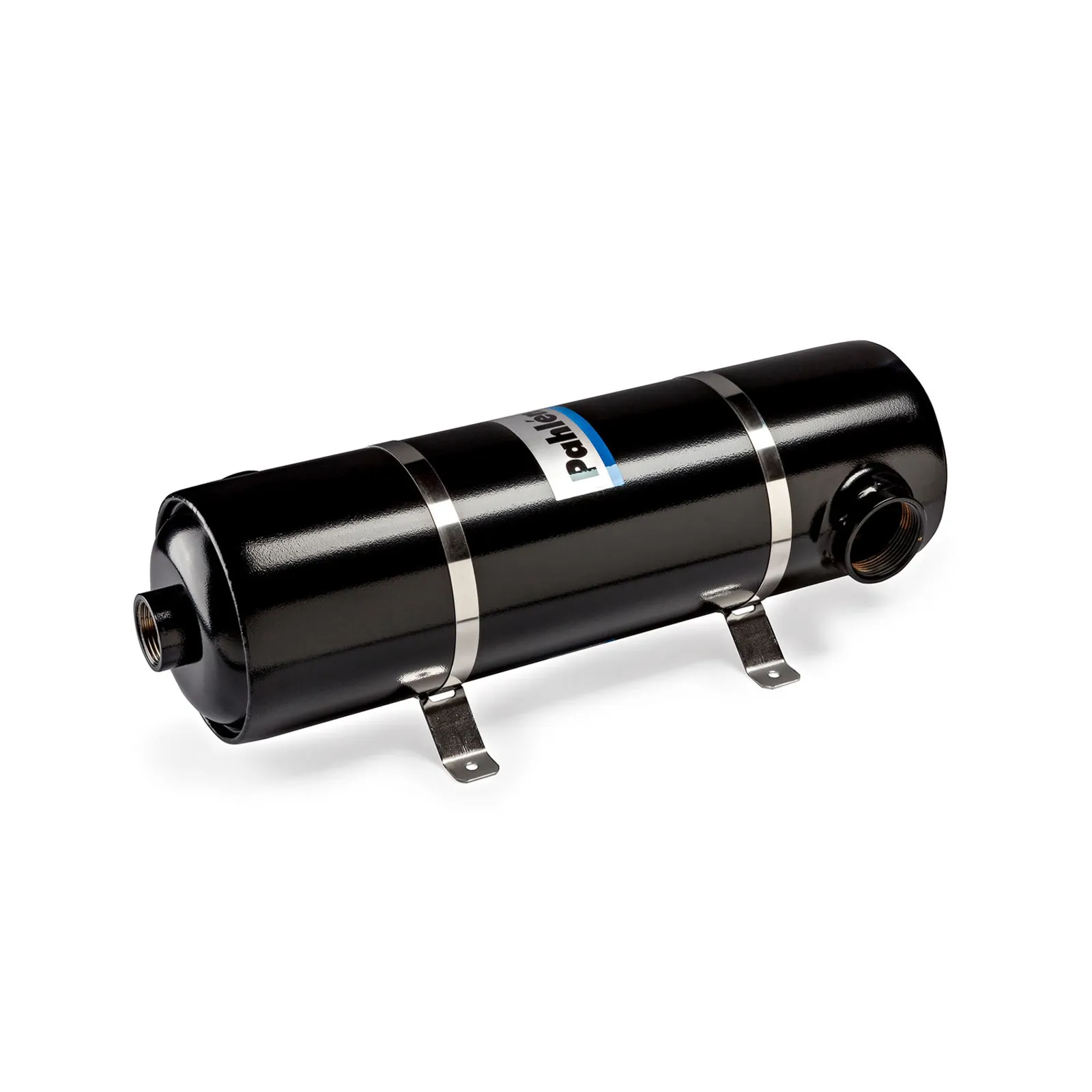

Pahlén Maxi-Flo MF260 är en rörvärmeväxlare, hetvattnet leds genom 37 sömlösa rör med flödesrestriktorer medan poolvattnet strömmar runt rörpaketet i den precisionssvetsade manteln. Konstruktionen ger stor värmeyta och framför allt ett extremt lågt tryckfall på primärsidan: bara 0,4 mvp vid 35 l/min. Det är en viktig detalj om värmen kommer från en bergvärmepump, eftersom laddpumpen då slipper arbeta mot onödigt motstånd och systemets verkningsgrad bevaras.

75 kW, så ska siffran läsas

Pahlén anger kapaciteten 75 kW vid 60 °C temperaturdifferens mellan hetvatten och poolvatten, det vill säga tillverkarens värde med cirka 80-gradigt vatten på primärsidan mot en kall pool. Från en panna eller ackumulatortank kommer du nära det; från en bergvärmepump med 50–55 °C framledning blir den överförda effekten klart lägre, vilket är helt normalt och gäller alla värmeväxlare. En pool på 12×6 meter rymmer drygt 100 m³ och behöver cirka 116 kWh per grads temperaturhöjning, vid full effekt alltså ungefär en och en halv timme per grad. Serien anges för pooler upp till 450 m³.

Poolsidan då?

Sekundärsidan är dimensionerad för 300 l/min (18 m³/h) med endast 1,0 mvp i tryckfall, så växlaren bromsar inte cirkulationen. Poolanslutningen är 2 tum och primäranslutningen 1 tum. Maximalt tryck är 10 bar på primärsidan och 5 bar på poolsidan, räcker det inte för din värmekrets, till exempel vid direktansluten fjärrvärme, är spiralmodellen Hi-Flow med 30 bars primärsida ett bättre val.

Växer med behovet, seriekoppling

En finess med Maxi-Flo är att växlarna kan seriekopplas med Pahléns 2"-koppling (artikel 10083002). Det gör MF260 användbar även i riktigt stora anläggningar: börja med en växlare och bygg ut om poolen, eller badbelastningen, växer.

Vertikal montering och montage

MF260 monteras vertikalt och tar bara en dryg halvmeter i höjd (600 mm, Ø 129 mm, 5,6 kg), vilket gör den lätt att placera i ett trångt teknikrum. Ställbara fästen i rostfritt syrafast stål medföljer, och som alltid ska växlaren kopplas i motström för bästa verkningsgrad. Bor du i Stockholmsområdet? Vi kan installera åt dig, kontakta oss för pris på montage, så kopplar våra tekniker ihop pool- och värmesidan fackmannamässigt.
