Så fungerar nivåvakten
Nivåvakten arbetar tillsammans med en flottör (ingår) som monteras i bräddavloppet. När vattennivån sjunker och håller sig låg under den inställda tidsfördröjningen öppnar nivåvakten magnetventilen som släpper på vatten. Påfyllningen pågår tills flottören signalerar att nivån är ok igen — då stängs magnetventilen.
Ett krav för Skimmer Infinity
Vid installation av en Skimmer Infinity är nivåvakten nödvändig. Det smala bräddavloppet med endast 30 mm marginal mellan poolkant och vattenlinje kräver en mycket exakt vattennivå — sjunker den för mycket riskerar pumpen att gå torr.
Tidsfördröjning och säkerhet
Nivåvakten har två justerbara funktioner som styr när påfyllning startar och avbryts:
- Tidsfördröjning (0–20 sek) — väntetid innan påfyllning startar. Det förhindrar att normala vågor i poolen triggar påfyllning — vakten startar först om vattennivån är låg under hela fördröjningstiden.
- Tidsövervakning (10–240 min) — maxtid för påfyllning. Om påfyllningen tar längre tid än inställd maxtid (t.ex. vid fel på flottör, kabel, magnetventil eller större läckage) avbryts flödet för att skydda poolen mot översvämning. Vid avstängning lyser LED-indikatorn rött och nivåvakten måste återställas manuellt på enheten.
LED-indikator
En LED-lampa ovanpå nivåvakten visar driftstatus:
- Fast grönt — vattennivån är ok (vakten inaktiv)
- Blinkande grönt — påfyllning pågår
- Fast rött — maxtiden överskriden, flödet stoppat (kräver manuell återställning)

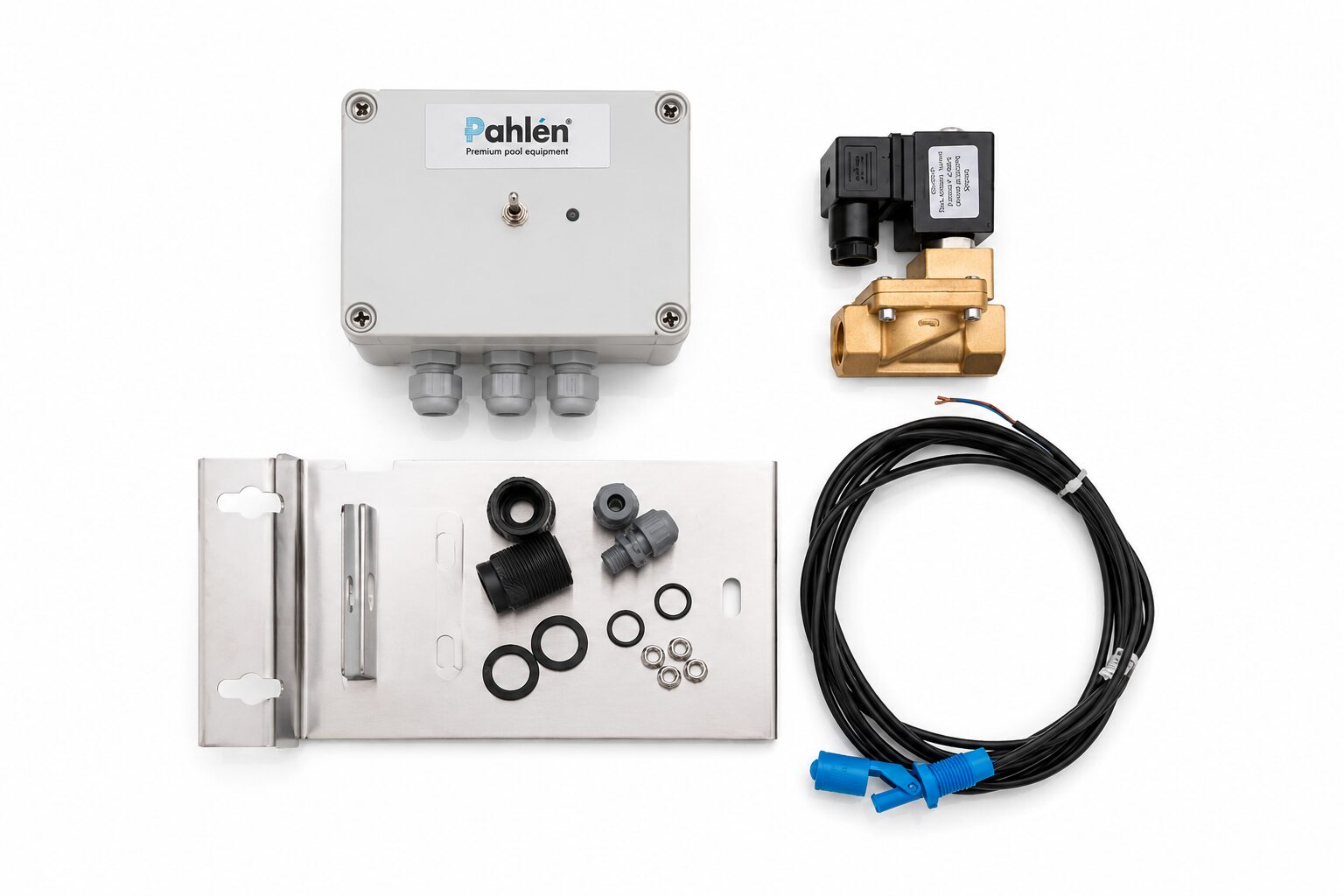

Vad ingår
1× Nivåvakt · 1× Magnetventil (3A, 230V) · 1× Täckkåpa · 1× Flottör
Specifikation
- Mått: 130 × 95 × 65 mm
- Driftspänning: AC 230V / 50Hz
- IP-klass: IP54
- Brytkapacitet: AC-15, 3A, AC 230V
- Tidsfördröjning: 0/2/4/6/8/10/12/20 sek (8 lägen)
- Tidsövervakning: 10/35/60/85/110/160/200/240 min (8 lägen)
- Tillverkare: Pahlén
Viktigt
Elektrisk installation ska utföras av behörig elektriker. Nivåvakten ska kopplas till jordfelsbrytare RCD ≤ 30 mA. Monteras på väderskyddad plats.
